Stapler-Hochkippschaufeln

Eine Hochkippschaufel für Gabelstapler ermöglicht das Aufnehmen, Transportieren und Abkippen von losen Materialien. Durch die spezielle Hochkipp-Konstruktion lässt sich das Material in größerer Höhe entleeren als mit einer herkömmlichen Staplerschaufel.

Dadurch eignen sich die GÖWEIL Hochkippschaufeln unter anderem zum Befüllen von Containern, Anhängern, Mulden und anderen höher gelegenen Behältern. Typische Einsatzbereiche finden sich in der Landwirtschaft, im Bauwesen, in Industriebetrieben, auf Lagerplätzen sowie bei Räum- und Verladearbeiten.

Die Aufnahme erfolgt direkt über die Gabelzinken des Staplers. Die stabile Bauweise und der geschützte hydraulische Teleskopzylinder sind für anspruchsvolle gewerbliche Einsätze ausgelegt.

Die Hochkippschaufeln der Baureihen GHS 10 und GHS 12 verbinden eine robuste Konstruktion mit einer hohen Abkipphöhe und flexiblen Einsatzmöglichkeiten.

Ihre wichtigsten Vorteile:

• besonders hohe Abkipphöhe durch die Hochkipp-Konstruktion
• Aufnahme über die Gabelzinken des Staplers
• verschleißfeste Schürfleiste aus HARDOX 500
• verstärkte Mulde für hohe Belastungen
• flacher Schaufelboden für eine einfache Materialaufnahme
• geschützter, doppeltwirkender Teleskopzylinder
• abnehmbare Rückwand beziehungsweise Pendelbordwand
• verschiedene Schaufelbreiten für unterschiedliche Einsätze
• optional mit Aufsatzbordwand, Schwenkvorrichtung oder Steckrungen erhältlich

Die Wahl der passenden Staplerschaufel hängt von der benötigten Nutzlast, der Materialmenge, der gewünschten Schaufelbreite und der Resttragfähigkeit des Gabelstaplers ab.

Eine Hochkippschaufel erweitert die Einsatzmöglichkeiten eines geeigneten Gabelstaplers erheblich. Abhängig vom Material und von den betrieblichen Voraussetzungen kann sie beispielsweise eingesetzt werden für:

• Erde, Sand, Kies und vergleichbare Schüttgüter
• Hackschnitzel und leichte lose Materialien
• landwirtschaftliche Materialien
• Produktions- und Recyclingmaterialien
• Schnee und loses Räumgut
• das Befüllen von Containern oder Anhängern
• Planier-, Transport- und Räumarbeiten

Welche Schaufelgröße geeignet ist, hängt nicht nur vom Gewicht, sondern auch von der Dichte und dem Volumen des transportierten Materials ab. Bei schweren Materialien kann die zulässige Nutzlast bereits erreicht sein, bevor die Schaufel vollständig gefüllt ist.

Vor der Bestellung sollten mehrere technische Kriterien geprüft werden.

Tragfähigkeit und Resttragfähigkeit

Das Eigengewicht der Hochkippschaufel sowie der veränderte Lastschwerpunkt beeinflussen die tatsächlich verfügbare Resttragfähigkeit des Gabelstaplers. Entscheidend ist daher nicht ausschließlich die angegebene Nutzlast der Schaufel.

Prüfen Sie, welches Gewicht Ihr Stapler mit montierter Schaufel und bei der benötigten Hubhöhe sicher aufnehmen kann.

Schaufelbreite

Eine breite Staplerschaufel nimmt mehr Material auf, benötigt jedoch auch ausreichend Platz zum Rangieren. Für schmale Fahrwege oder kleinere Materialmengen kann eine kompaktere Variante geeigneter sein.

Die GHS-Modelle sind in Breiten von 1.400 bis 2.500 mm erhältlich.

Gabelzinken und Aufnahme

Die Hochkippschaufel wird über die vorhandenen Gabelzinken aufgenommen. Der maximal zulässige Gabelzinkenquerschnitt beträgt bei den angebotenen Ausführungen 150 × 65 mm.

Vor dem Kauf sollten Gabelbreite, Gabeldicke, Zinkenabstand und Zinkenlänge mit den Produktangaben abgeglichen werden.

Hydraulische Voraussetzungen

Für die hydraulische Kippbewegung muss der Gabelstapler über eine geeignete hydraulische Versorgung und die passenden Anschlüsse verfügen. Die technische Kompatibilität sollte vor der Bestellung geprüft werden.

Gewicht und Art des Materials

Neben dem Gesamtgewicht ist die Schüttdichte des Materials entscheidend. Leichte und voluminöse Materialien stellen andere Anforderungen an die Schaufel als schwere, kompakte Schüttgüter.

Mit dem passenden Zubehör lässt sich die Staplerschaufel an verschiedene Aufgaben anpassen.

Aufsatzbordwand

Die Aufsatzbordwand erhöht die Seiten- und Stirnwand um 350 mm. Dadurch steht insbesondere für leichte, voluminöse Materialien mehr Aufnahmevolumen zur Verfügung.

Schwenkvorrichtung

Die werkzeuglos montierbare Schwenkvorrichtung erhöht die Stirnwand um 450 mm und kann gleichzeitig als Muldenverlängerung genutzt werden.

Steckrungen

Die optionalen Steckrungen sind 500 mm hoch und können ohne Werkzeug aufgesteckt beziehungsweise abgenommen werden. Sie erweitern die Einsatzmöglichkeiten der Hochkippschaufel beim Transport geeigneter Materialien.

Zusätzliche Pendelbordwand

Eine zusätzliche Rückwand beziehungsweise Pendelbordwand ermöglicht eine weitere Anpassung an Material und Anwendung.

Im Linde Material Handling Shop finden Sie GÖWEIL Hochkippschaufeln der Baureihen GHS 10 und GHS 12 in unterschiedlichen Breiten und Ausführungen.

Vergleichen Sie die verfügbaren Modelle anhand von Nutzlast, Schaufelbreite, Eigengewicht und Ausstattung. Bei Fragen zur Kompatibilität mit Ihrem Gabelstapler unterstützt Sie unser Beratungsteam gerne bei der Auswahl der passenden Staplerschaufel.

Was ist eine Hochkippschaufel für Gabelstapler?

Eine Hochkippschaufel ist ein hydraulisch betätigtes Anbaugerät für Gabelstapler. Sie wird über die Gabelzinken aufgenommen und dient zum Aufnehmen, Transportieren und Abkippen von losen Materialien. Ihre spezielle Konstruktion ermöglicht eine größere Abkipphöhe als eine einfache Staplerschaufel.

Welche Materialien können mit einer Staplerschaufel transportiert werden?

Abhängig von Schaufel, Gabelstapler und betrieblichen Voraussetzungen können unter anderem Erde, Sand, Kies, Hackschnitzel, Schnee sowie andere lose landwirtschaftliche oder industrielle Materialien bewegt werden. Die zulässige Nutzlast und die Schüttdichte des Materials müssen dabei berücksichtigt werden.

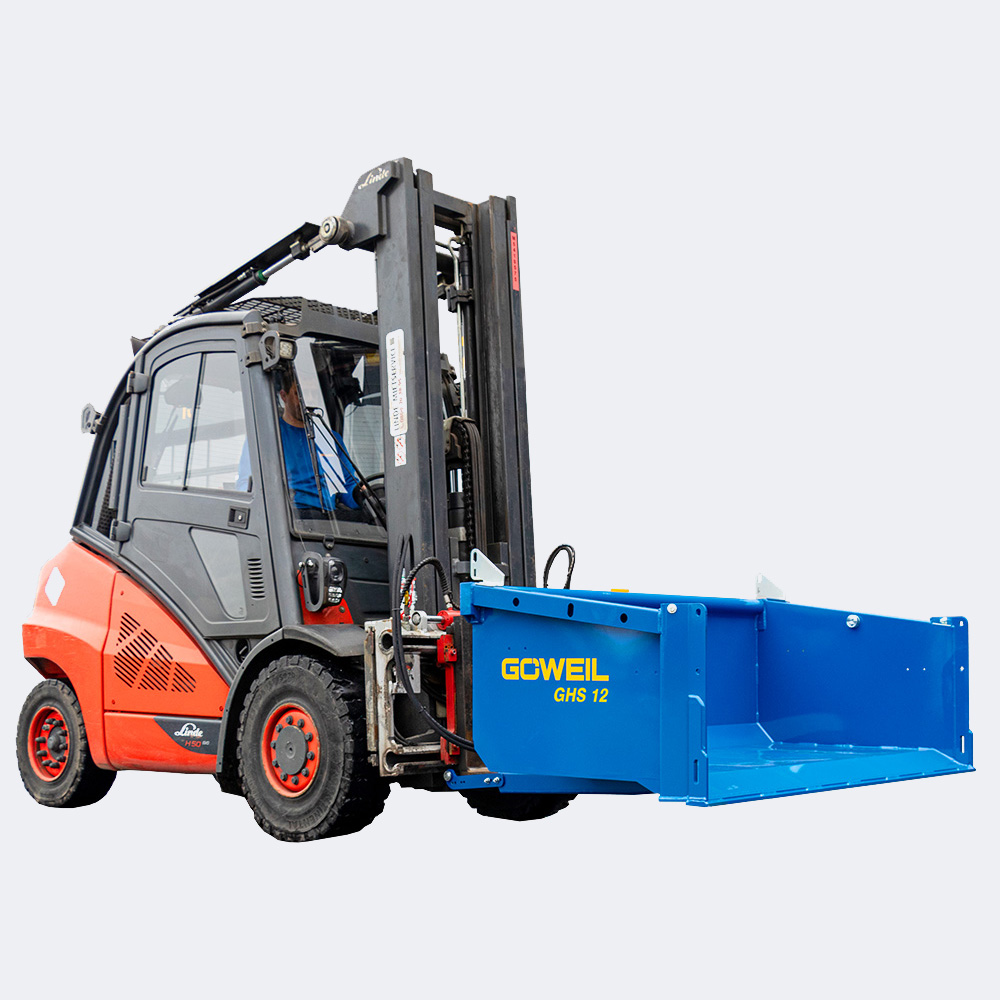

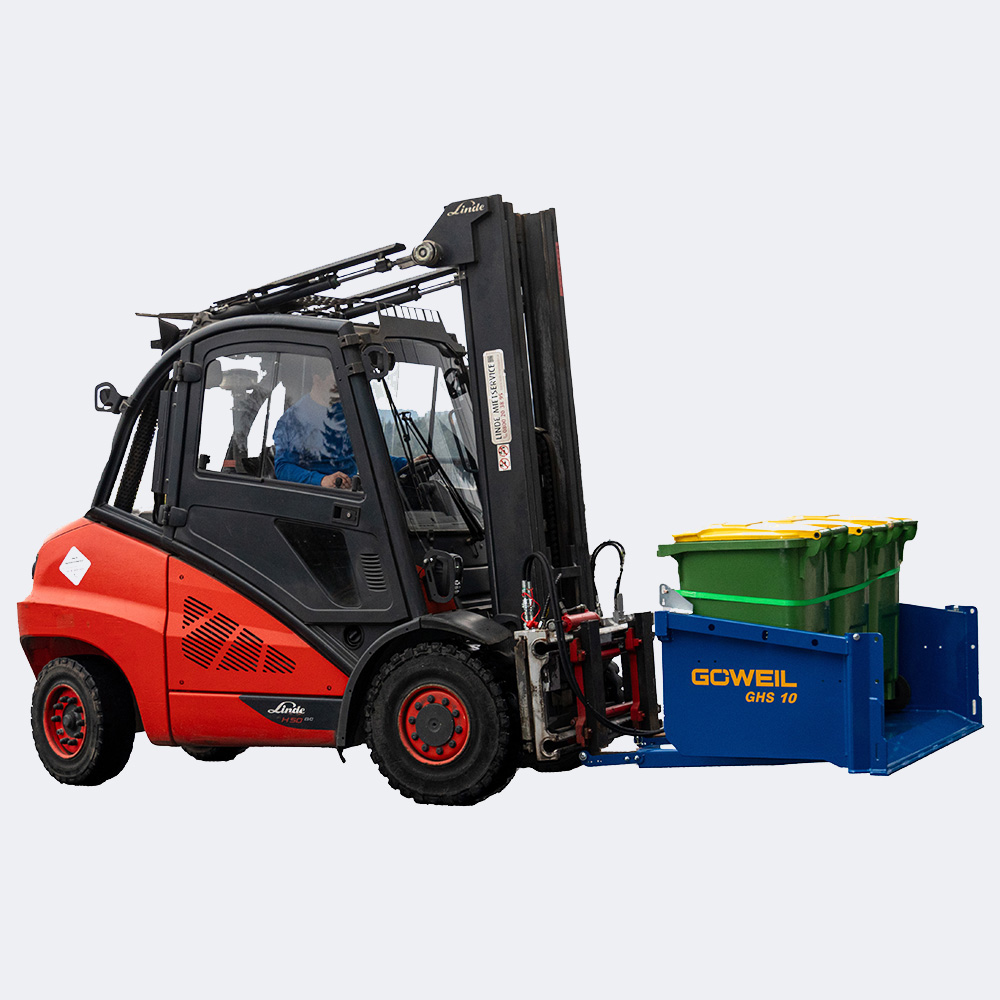

Was ist der Unterschied zwischen GHS 10 und GHS 12?

Die GHS 10 bietet eine Nutzlast von bis zu 3.500 kg und ist in Breiten von 1.400 bis 2.200 mm erhältlich. Die größere GHS 12 erreicht bis zu 5.000 kg Nutzlast und wird mit Schaufelbreiten von 2.000 bis 2.500 mm angeboten. Außerdem besitzt die GHS 12 eine größere Schaufeltiefe.

Welche Schaufelbreite ist die richtige?

Die passende Breite hängt von der verfügbaren Rangierfläche, der Breite des Staplers, dem Material und der benötigten Aufnahmemenge ab. Breitere Schaufeln bieten mehr Volumen, benötigen jedoch mehr Platz und besitzen ein höheres Eigengewicht.

Passt eine Hochkippschaufel auf jeden Gabelstapler?

Nein. Vor dem Einsatz müssen unter anderem die Resttragfähigkeit, die Gabelzinkenabmessungen, die hydraulischen Anschlüsse und die zulässige Anbaugerätekonfiguration geprüft werden. Bei den angebotenen Modellen darf der Gabelzinkenquerschnitt maximal 150 × 65 mm betragen.

Wie wird die Hochkippschaufel am Stapler befestigt?

Die Aufnahme erfolgt über die Gabelzinken des Staplers. Die Zinken werden in die vorgesehenen Aufnahmetaschen eingefahren und die Schaufel entsprechend den Herstellerangaben gesichert. Anschließend wird die hydraulische Verbindung hergestellt.

Benötigt der Stapler einen Hydraulikanschluss?

Ja, für die Betätigung des doppeltwirkenden Teleskopzylinders wird eine geeignete hydraulische Versorgung am Gabelstapler benötigt. Anschlüsse, Hydraulikleistung und Kompatibilität sollten vor der Bestellung geprüft werden.

Warum ist die Resttragfähigkeit des Gabelstaplers wichtig?

Die Hochkippschaufel besitzt ein eigenes Gewicht und verändert den Lastschwerpunkt. Dadurch kann die tatsächlich verfügbare Tragfähigkeit des Staplers geringer sein als dessen ursprüngliche Nenntragfähigkeit. Maßgeblich ist daher die Resttragfähigkeit in der verwendeten Konfiguration.

Kann eine Hochkippschaufel zum Schneeräumen eingesetzt werden?

Ja, die GÖWEIL Hochkippschaufeln können bei geeigneten Boden- und Einsatzbedingungen auch für Räum- und Schneearbeiten verwendet werden. Der flache Schaufelboden und die robuste Schürfleiste unterstützen die Materialaufnahme.

Welches Zubehör ist für die Hochkippschaufeln erhältlich?

Je nach Modell stehen unter anderem eine Aufsatzbordwand, eine Schwenkvorrichtung, zusätzliche Pendelbordwände und Steckrungen zur Verfügung. Damit können Aufnahmevolumen und Einsatzmöglichkeiten an die jeweilige Aufgabe angepasst werden.
