Vetter SmartFork® - FrontCam

VETTER SmartFork® - Die intelligente Sensor Gabelzinke
Wenn der Blick durch das Transportgut versperrt ist, bleibt nur noch das Bauchgefühl. Damit müssen Sie sich nicht länger abfinden. Die SmartFork® ermöglicht eine bessere Sicht auf alles, was sonst verborgen ist und macht Ihre Arbeit mit vollem Durchblick einfach sicherer.

Intuition trifft Präzision - in einem Werkzeug, das die Arbeit so effizient und sicher macht wie mit keiner Gabelzinke zuvor.

7 gute Gründe für die SmartFork® in der Logistik 4.0
1. Sicht verbessern: auch bei aufgenommener Ladung
2. Sicherheit erhöhen: für Mitarbeiter und Transportgüter
3. Schäden reduzieren: durch verbesserte Sicht und intelligente Sensorik
4. Kosten senken: durch weniger Beschädigungen an Waren und Verpackungen
5. Ergonomie verbessern: volle Sicht ohne unbequemes Verdrehen von Kopf und Oberkörper
6. Zeit sparen: durch sicheres Navigieren beim Transport und schnellere Arbeitsabläufe
7. Ladevorgang erleichtern: integrierte Sensorik in der Gabelzinke vereinfacht die Arbeit

Hohe mechanische Belastbarkeit gemäß DIN 60068 durch unabhängige Prüflabore bestätigt:

• Besonders stabiler Aufbau für Heavy Duty-Einsätze
• Schock- und dauerschockfest bis 100g, schwingfest bis 5g (100 g entspricht der 100-fachen Erdbeschleunigung)

Das große Ziel: Die Logistik der Zukunft muss sicherer werden... und es gibt viel zu tun!

46% aller Unfälle werden verursacht durch das Anfahren von Personen oder Hindernissen

Unfälle sind in vielen Unternehmen immer noch trauriger Alltag. So gab es im Jahr 2019 allein 14.788 meldepflichtige Unfälle, hiervon 10 mit tödlichem Ausgang. Und da gibt es natürlich auch noch die vielen kleinen Kollisionen, die jeden Tag für kleinere Schäden und hohe innerbetriebliche Aufwendungen verantwortlich sind.

Die häufigste Unfallursache ist menschliches Versagen. Denn häufig sind Staplerfahrer im wahrsten Sinne des Wortes im Blindflug unterwegs. SmartFork® unterstützen den Flurförderzeugfahrer durch verbesserte Sicht, Warnfunktionen, verbesserte Sichtbarkeit und intelligente Sensoren.
Quelle: DGUV 2019

SmartFork® Applikationen

Jede SmartFork® Applikation ist clever. Aber erst im Zusammenspiel werden sie zur intelligenten Komplett-Lösung für Ihr Plus an Sicherheit und Effizienz.

SmartFork® Scale
Die neue Dimension des Wiegens mit intelligenter Lastschwerpunkt-Anzeige

Die SmartFork® Scale ist die innovative Wiegegabelzinke für eine einfache und exakte Gewichtsermittlung direkt mit den Gabelzinken und intelligenter Lastschwerpunkt-Anzeige. Besondere Merkmale sind die optimale Integration in die Arbeitsumgebung, die Verwendung von Standard-Komponenten sowie der Einsatz an nahezu allen Anbaugeräten.

Als einzige WiegeGabelzinke ermöglicht die SmartFork® Scale die Kombination mit intelligenten SmartFork® Applikationen wie Kameras, Sensoren und Laser.

Funktionen / Merkmale

• Ermittlung des Gewichts und Anzeige des Lastschwerpunktes
• Kabellose Daten-Übertragung, schnelle Montage
• Digitale Anzeige mit Touch-Funktion, Benutzer-Oberfläche individuell programmierbar
• Intuitives Einstellungs-Menü
• Energieversorgung mit Industrie-Akku made by BOSCH
• SmartEnergy: Automatische Deaktivierung bei Stillstand (Energiesparmodus)
• Integrierter Neigungssensor zur Schiefstand-Detektion
• Jede erdenkliche Gabelzinken-Aufhängung
• Kombinierbar mit SmartFork® Applikationen
• Einfache IT-Anbindung (Drucker, Scanner, ERP)
• Sehr genaues Wiegeergebnis (Systemtoleranz +/- 0,1% der Nennlast), kalibriert mit geeichten Gewichten
• Aufsummieren von Gewichten
• Tara-Gewicht per Touch oder Voreingabe
• Null-Korrektur
• Berechnung des Einzel-Stückgewichts
• Digitales Kalibrieren

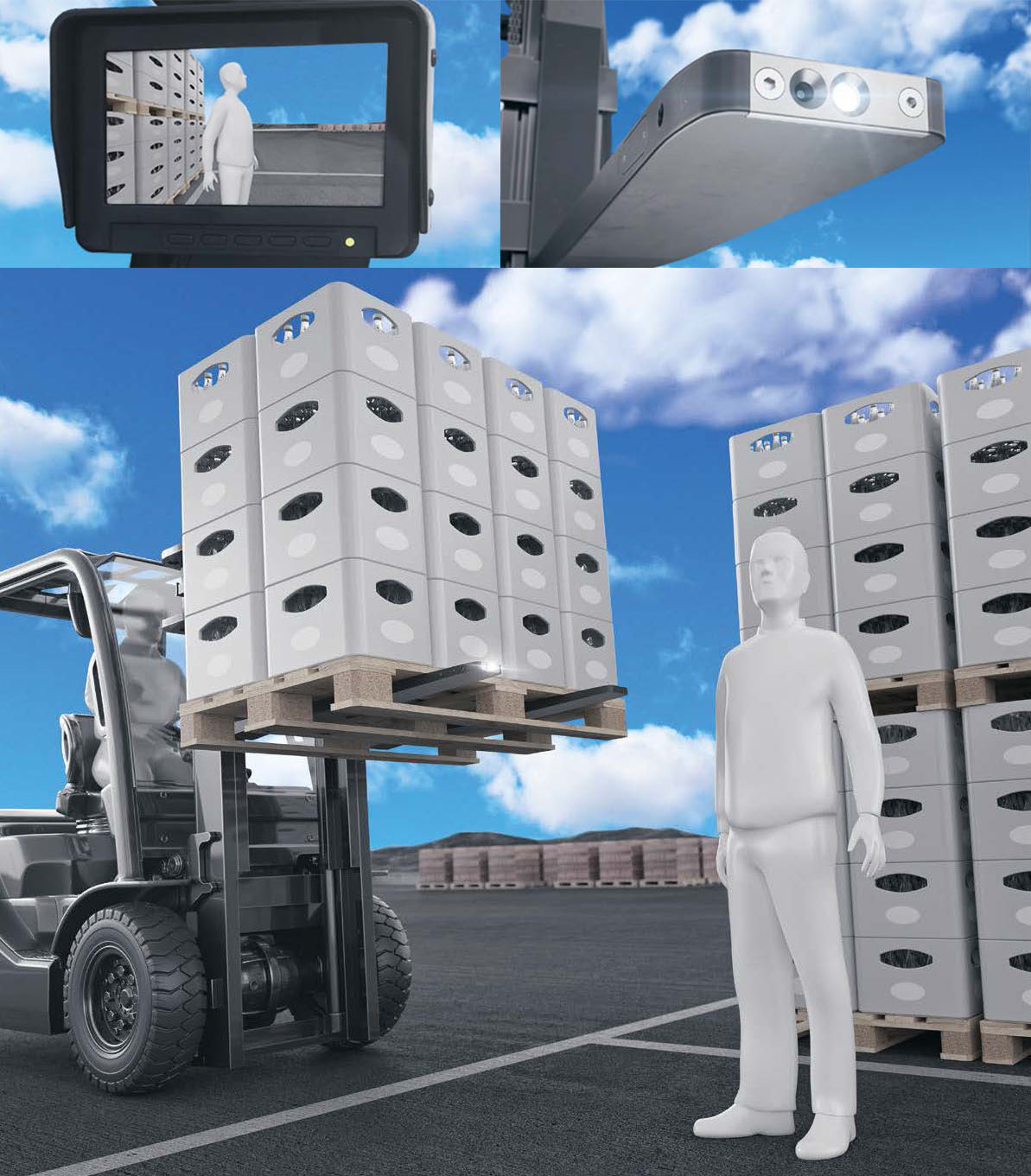

SmartFork® FrontCam
Die einzige Lösung für gute Sicht vor das Ladegut

Das Ladegut ist aufgenommen und versperrt den Blick. Stapeln Sie nicht länger auf gut Glück. Die SmartFork® FrontCam macht die Sicht auf all das frei, was sonst verborgen bleibt.

Funktionen / Merkmale

• Erweiterung des Sichtfeldes vor die Ladung
• Anvisieren von Ladungsträgern
• Sicheres Laden
• Erkennen von Personen und Hindernissen bei aufgenommener Ladung
• Objektiv mit 0° Neigungswinkel Spitzendicke nur 25 mm

SmartFork® SideCam
Perfekte Sicht auf das Ladegut
Bei der Ladungsaufnahme an der Gabelzinke entlangschauen? Das bietet Ihnen die SmartFork® SideCam: Die seitliche Kameraposition ermöglicht, dass beide Gabelzinken auf dem Monitor sichtbar werden. Durch teilintegrierten Kameraeinbau und Kabelführung in der Gabelzinke wird eine deutlich robustere Lösung realisiert.

Funktionen / Merkmale

• Einfacheres und sicheres Einfahren in Paletten
• Verbesserte Aufnahme von Ladung
• Einfahrschäden reduzieren
• Beide Gabelzinken im Kamera-Sichtfeld
• Zielen entlang der Gabelzinke
• Einzigartiger, teilintegrierter Kameraeinbau: Überstand der Kamera nur 12 mm (statt ca. ≥ 31 mm)
• Kabelführung in der Gabelzinke
• Deutlich robuster und langlebiger im Vergleich zu bisherigen Systemen

SmartFork® PremiumCam
Nutzen Sie die Vorteile beider Systeme: immer die passende Kameraperspektive

Sicherer Transport auch in unüberschaubaren Situationen. Die SmartFork® PremiumCam ist die intelligente Kombination von SmartFork® FrontCam und SmartFork® SideCam. Sie haben immer beste Sicht nach vorne. Ist das Ladegut aufgenommen, schaltet die seitliche Kamera automatisch auf die Frontkamera um (und umgekehrt). So ist immer die beste Kameraperspektive im Einsatz.

Funktionen / Merkmale

• Kombinierter Einbau von FrontCam und SideCam für beste Sicht auf und vor die Ware
• Automatisches Umschalten von der seitlichen Kamera auf die Frontkamera beim Ein- und Auslagern
• Sicherer Transport auch in unüberschaubaren Situationen
• Erkennen von Abständen oder Anvisieren von Paletten in großen Höhen
• Präzises und problemloses Einfahren in die Palettentasche
• Reduziert Beschädigungen am Transportgut

SmartFork® Level
Die Ware immer im richtigen Winkel

Beim Ein- und Auslagern von Paletten kommt es auf den präzisen Neigungswinkel an. Mit der SmartFork® Level (insbesondere in Kombination mit SmartFork® FrontCam) haben Sie auch in großen Höhen die Neigung der Gabelzinke sicher im Blick.

Funktionen / Merkmale

• Anzeige der tatsächlichen Neigung der Gabelzinken (Wasserwaagen-Funktion)
• Kein Abrutschen der Ware, da Gabelzinken horizontal ausgerichtet sind
• Präzises Ein- und Auslagern von Paletten
• Einfache und sichere Ladungsaufnahme
• Weniger Beschädigung am Transportgut

SmartFork® Laser mit SmartSupply
Zielen einfach gemacht

Die Einfahrtaschen von Paletten in großen Höhen sicher zu treffen, ist oft eine undurchschaubare Herausforderung. Mit unserer Zielhilfe SmartFork® Laser meistern Sie auch Lastaufnahmen im Hochregallager mit Bravour.

Funktionen / Merkmale SmartFork® Laser

• Präzises Anvisieren von Ladungsträgern auch mit aufgenommener Ladung
• Sicheres Laden
• Einfache Lastaufnahme im Regallager
• Weniger Beschädigung am Transportgut
• Laserschutzklasse 1M, keine Gefährdung der Augen
• Laser in rot oder grün erhältlich, je nach Umgebungsbedingungen
• Integration in die Hubhöhensteuerung möglich (kabelgebundene Ausführung)
• Mindest-Spitzendicke nur 25 mm

SmartFork® EasySecure
Einfahrtiefe exakt detektieren

SmartFork® EasySecure macht die Palettenaufnahme noch intelligenter, ganz gleich ob im Blocklager oder im Hochregal. Der in der Mitte des Gabelblattes montierte Lichttaster zeigt das Palettenende an oder ermöglicht so z.B. ein sicheres Erkennen von quer oder längs gelagerten Euro-Paletten. Für einen flexiblen Einsatz kann SmartFork® EasySecure individuell auf bis zu 3 Ladungsträger angepasst werden.

Das Auslagern im Blocklager stellt eine besondere Herausforderung dar - besteht doch stets die Gefahr, die dahinterliegende Palette mit anzuheben. Die Applikation SmartFork® EasySecure in der Gabelspitze zeigt Ihnen das Palettenende an.

Funktionen / Merkmale

• Beschädigungsfreie Be- und Entladung im Blocklager, auch in unüberschaubaren Höhen
• Sicheres Erkennen von quer und längs gelagerten Paletten
• Das Palettenende bzw. das Erreichen der zulässigen Einfahrtiefe wird angezeigt
• Ein Anheben des dahinter stehenden Ladegutes wird durch leichtes Zurücksetzen des Staplers vermieden
• Bis zu drei definierte Ladungsträger können unabhängig erkannt und aufgenommen werden
• Bis zu drei Sensoren je Gabelzinke möglich:
  Mindestabstand 100 mm
  Tastreichweite nach oben max. 120 mm
• Lichttaster in der Gabelspitze:
  Mindest-Spitzendicke nur 25 mm
  Mindestabstand zur Spitze 22 mm
• Display in der Fahrerkabine zeigt das Erreichen der Einfahrtiefe an

SmartFork® Flash
Sehen und gesehen werden

Ob beim um die Ecke biegen oder dem Herausfahren aus dunklen Gängen, die Gabelzinke kommt immer zuerst. Unser Lichtblick: SmartFork® Flash mit seitlichen LEDs, die jede Gabelzinke von Weitem sichtbar machen.

Weiterer Einsatzfall: LEDs auf der Innenseite des Gabelblattes können frei programmiert werden, um die mögliche Einfahrtiefe anzuzeigen und ein versehentliches Anheben der dahinter gelagerten Palette zu verhindern.

Funktionen / Merkmale

• Warnfunktion (Außenseite): Die Gabelzinken sind in dunklen, unübersichtlichen Bereichen von Weitem sichtbar
• Einfahrtiefenerkennung (Innenseite): Zeigt die zulässige Einfahrtiefe an, zur effizienten und sicheren Aufnahme von Ladungsträgern
• Reduzierung von Unfällen
• Höhere Arbeitssicherheit
• Frei programmierbare Längen- und Farbanzeige
• Verfügbare Längen LED-Bänder: 335 mm, 635 mm, 935 mm oder 1870 mm
